Тантала сплавы. Танталовые сплавы
Непрерывные ряды твёрдых растворов тантал образует с металлами, имеющими изоморфную кристаллическую структуру, примерно тот же размер атома и близко расположенными в ряду электроотрицательности, например с Nb, W, Mo, V, β-Ti и др. Ограниченные твёрдые растворы и металлиды образуются при большем различии в размерах атома и электроотрицательности, например с Al, Au, Be, Si, Ni. С Li, К, Na, Mg и некоторыми др. элементами тантал практически не образует ни твёрдых растворов, ни соединений.
Т. с. характеризуются высокими механическими свойствами при обычной температуре, жаропрочностью, коррозионной устойчивостью; они более экономичны, чем чистый тантал. Очень важны Т. с. с ниобием, наиболее близкие по свойствам к танталу, которые могут заменить дефицитный тантал во многих областях его применения. Особый интерес представляют жаропрочные Т. с. Тантал наряду с вольфрамом, молибденом и ниобием относят к «большой четвёрке» металлов, наиболее перспективных для создания на их основе высокотемпературных конструкционных материалов для самолётов, ракет, космических кораблей и т. п. Обычно тантал легируют W, Mo, V, Nb, Ti, Zr, Hf, Re, Cr, С и др. элементами. Из многих жаропрочных Т. с. наиболее важны сплавы с вольфрамом. Так, предел прочности при растяжении сплава с 10% W равен (Мн/м 2) 1265 (20 °С), то есть намного больше, чем для тантала; 661 (980 °С); 148 (1430 °С); 84 (1650 °С), или соответственно 126,5; 66,1; 14,8 и 8,4 кгс/мм 2 , относительное удлинение при тех же температурах 4,0; 4,2; 17,0 и 33,0%. Этот сплав более пластичен, чем вольфрам, не уступает ему по прочности и превосходит по сопротивлению окислению при температурах до 2800 °С; из него изготовляют детали камеры сгорания и сопла реактивных двигателей, передние кромки оперения самолётов. Для тех же целей применяют сплав с 8% W и 2% Hf, имеющий по сравнению со всеми другими деформируемыми жаропрочными сплавами наибольшую удельную прочность при высоких температурах. Пластичный сплав с 8% W и 2,5% Re предложен для изготовления нагревателей промышленных печей, теплозащитной обшивки и деталей ядерных силовых установок космических аппаратов.
В электронной технике применяют Т. с. с высокими электрическим сопротивлением и термоэмиссионными свойствами, содержащие до 7,5% W. По коррозионной стойкости Т. с., как правило, не могут конкурировать с чистым танталом, но иногда легированием удаётся повысить коррозионную стойкость металла; например, Т. с., содержащие более 18% W, почти не корродируют в 20%-ной плавиковой кислоте.
В производстве высокотемпературных и др. материалов перспективны бериллид тантала (в конструкциях авиационной и космической техники для изготовления деталей, работающих при температурах около 1500 °С), бориды тантала (покрытие листов тантала, контактирующих с расплавленными ураном и кальцием), силициды, нитриды и карбиды (материал оболочки тепловыделяющих элементов (См. Тепловыделяющий элемент)) тантала. Карбид TaC - важная составная часть некоторых металлокерамических твёрдых сплавов; например, в Японии в 1972 из общего количества потребленного тантала, равного 83т, 40т израсходовано в твердосплавной промышленности, а в США в 1973 из 600 т тантала 85-90 т использовано в виде карбида в производстве твёрдых сплавов. Ферротанталониобий иногда применяют для присадки в некоторые стали с целью предотвращения межкристаллитной коррозии и улучшения др. свойств, но из-за дефицитности тантала в этом случае предпочтительнее феррониобий. Дефицитность и относительно высокая стоимость тантала препятствуют его широкому применению и в виде Т. с.
Лит.: Тугоплавкие материалы в машиностроении. Справочник, М., 1967.
О. П. Колчин.
Большая советская энциклопедия. - М.: Советская энциклопедия . 1969-1978 .
Смотреть что такое "Танталовые сплавы" в других словарях:
Сплавы на основе тантала с добавками ниобия, вольфрама, циркония, гафния и др. элементов. Характеризуются высокой жаропрочностью и корроз. стойкостью в агрессивных в жидкометаллич. средах; на воздухе стойки до 500 оС, для работы при высоких темп… … Большой энциклопедический политехнический словарь
Танталовые сплавы Энциклопедический словарь по металлургии
ТАНТАЛОВЫЕ СПЛАВЫ - сплавы на основе Та с добавками Nb, W, Mo, V и других элементов. Характеризуются высокой жаропрочностью и коррозионной стойкостью в различных средах. Применяются для изготовления сопел ракет, деталей реактивных двигателей и т. д … Металлургический словарь
Тантал (латинское Tantalum), Та, химический элемент V группы периодической системы Менделеева; атомный номер 73, атомная масса 180,948; металл серого цвета со слегка свинцовым оттенком. В природе находится в виде двух изотопов: стабильного 181Та… …
I Тантал в древнегреческой мифологии лидийский или фригийский царь, сын Зевса, отец Пелопса и Ниобы (См. Ниоба). За то, что разгласил тайны олимпийцев, похитил с пира богов нектар и амбросию и, пригласив богов на пир, угостил их блюдом,… … Большая советская энциклопедия
index - 01 ОБЩИЕ ПОЛОЖЕНИЯ. ТЕРМИНОЛОГИЯ. СТАНДАРТИЗАЦИЯ. ДОКУМЕНТАЦИЯ 01.020 Терминология (принципы и координация) 01.040 Словари 01.040.01 Общие положения. Терминология. Стандартизация. Документация (Словари) 01.040.03 Услуги. Организация фирм,… … Стандарты Международной организации по стандартизации (ИСО)
- (France), Французская Pеспубликa (Republique Francaise), гос во в Зап. Eвропе. Пл. 551,0 тыс. км2. Hac. 55,6 млн. чел. (1987). Cтолица Париж. B адм. отношении разделена на 96 департаментов. B состав Ф. входят заморские департаменты… … Геологическая энциклопедия
Полезные ископаемые в недрах Земли, запасы которых оценены по геологическим данным. Месторождения полезных ископаемых распределены в земной коре неравномерно. Большинство видов минерального сырья представлено рудами, состоящими из минералов, т.е … Энциклопедия Кольера
Открытие тантала состоялось в 1802 году, однако для получения первого образца чистого металла понадобилось еще 100 лет. Нахождение этого редкого элемента в земной коре крайне незначительно (0,0002 %). При этом он встречается как в виде стабильного (181Та), так и в виде радиоактивного изотопа (180mТа).
Тантал находят в гранитных, щелочных, кабонатитных месторождениях, где он может присутствовать в составе более чем 60-ти минералов, включая колумбит-танталит, манганотанталит, воджинит, лопарит и др. Этот металл добывается Египте, Таиланде, Франции, Нигерии, Канаде, странах СНГ. Самым же крупным месторождением танталовых руд в мире считается австралийское – Гринбушес.
Свойства тантала
Главная особенность тантала – исключительная химическая стойкость перед сильными кислотами и расплавами щелочных металлов. Нагрев этого металла на воздухе до 200-300 о С приводит к его окислению, сопровождаемому образованием газонасыщенного слоя под окисной пленкой.
Физические характеристики тантала:
- плотность – 16,6 г/см 3
- температура плавления – 2996°С
- температура кипения – 5425°С
- теплота сгорания – 1346 кал/г
- теплопроводность при 20 о С – 0,13 кал/см-сек-град
- коэффициент линейного расширения при 20-500 о С – 6,6*10 -6
Сплавы тантала
Чтобы понять, для чего нужен тантал, стоит обратить внимание на его химические характеристики. Этот металл наделен слабыми химическими свойствами, поэтому не растворяется даже в царской водке. Эта его устойчивость используется при создании различных сплавов, в том числе идущих на изготовление металлических конструкций.
Лучшей легирующей добавкой тантала считают вольфрам, ниобий и молибден. Наиболее популярным и востребованным является сплав тантала и вольфрама (в количестве 10%), который отличается очень высоким пределом прочности – 96 кГ/мм 2 . Не менее распространен сплав тантала с гафнием, который выпускается в виде проката: листов, проволоки, полос, трубок и т.д.
Применение тантала
Применение тантала и его многочисленных сплавов весьма разнообразно:

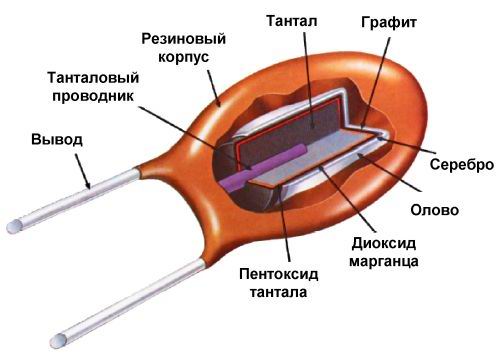

- сухие электролитические конденсаторы
- нагреватели в вакуумных печах
- катоды косвенного нагрева
- основа для производства ряда кислот (H 2 SO 4 , HCl, HNO 3 и др.)
Благодаря стойкости металла к коррозии применение танталовых конденсаторов в радарных аппаратах и других электронных системах позволяет увеличить срок эксплуатации передатчиков до 10-12 лет. Используют тантал и ювелиры: этим металлом они часто заменят платину при изготовлении оболочек браслетов и часов.
Интересна и биологическая роль тантала, ведь он прекрасно воспринимается человеческим организмом, а потому идёт на производство пластин для черепных коробок, глазных протезов и материалов для сшивания нервных волокон.
Стоимость тантала
Стоимость тантала зависит от вида проката и на 05.15 г. составляла (за 1 кг):
- лист – $780
- пентаоксид – $300
- порошок – $590
- проволока – $1360
- пруток – $1180
Кроме производства различных высококачественных наша компания также выпускает полуфабрикаты и детали из тугоплавких металлов . Материалы соответствуют российскому ГОСТ и обладают улучшенными механическими и физическими свойствами.
Тугоплавкие металлы: молибден, вольфрам, тантал, вольфрамовая медь, титан и сплавы на его основе, тяжелые металлы.
Вольфрам AERIS 1700 - самый тугоплавкий и технически чистый металл, имеющий самую высокую точку плавления и очень высокую плотность. Обладает высокой степенью твердостью, антикоррозийными свойствами. Производится в виде проволоки, прутков, лент, листов.
Вольфрам-медь AERIS 1705 - данный сплав сочетает в себе высокое сопротивление вольфрама износу и отличную электропроводность меди. Поставляется в виде прутков, плит.
Молибден AERIS 1710 - данный металл имеет схожие свойства с вольфрамом (Высокая температура плавления, высокий уровень усталости при повышенных температурах (в вакууме или в среде защитных газов до 2.000 К/1.727 С), низкое значение теплового расширения). Производится в виде проволоки, прутка, ленты, листа, трубы.
Тантал AERIS 1715 - данный сплав используется для химического оборудования из-за его выдающихся свойств: хорошая обрабатываемость материала и химическое сопротивление.
Титан AERIS 1725 - данный металл принадлежит группе легких металлов. Два самых используемых свойства этого металла - это коррозионная устойчивость к окислительным средам и самое высокое соотношение предела прочности к массе из всех металлических материалов. Свойства титана могут быть адаптированы к различным применениям посредством использования различных легирующих элементов. Титан и его сплавы обладают высоким растяжением, прочностью и сцеплением.
Титан-Цирконий-Молибден AERIS 1720 - данный сплав обладает таким свойствами как высокая точка плавления, высокий предел прочности, тепловое растяжение, хорошая термопроводность и химическое сопротивление. Поставляется в виде прутков, листов.
Поставка осуществляется как за российские рубли со склада, так и за Евро с заключением прямого контракта с заводом-изготовителем. При долгосрочном сотрудничестве возможна отсрочка платежа 100%.
Изобретение относится к металлургии тугоплавких металлов и сплавов и может быть использовано при выращивании однородных монокристаллов сплава вольфрам - тантал методом бестигельной зонной плавки с электронно-лучевым нагревом (ЭБЗП). Исходные компоненты - порошки вольфрама и тантала смешивают и изготовливают штабики путем гидростатического прессования смеси при давлении 140÷160 МПа в течение 3÷5 минут. Далее проводят термическую обработку штабиков в вакууме с остаточным давлением Р 8·10-3 Па при температуре до 800°С. Затем продолжают обработку штабиков в восстановительной среде при избыточном давлении не менее 0,2 ати и температуре 800÷1000°С в течение не менее двух часов. После чего осуществляют процесс спекания штабиков в вакууме с остаточным давлением Р 8·10-3 Па при температуре Т 1500°С в течение не менее 2 часов с последующим охлаждением. Нагрев и охлаждение в условиях вакуума и восстановительной среды осуществляют со скоростью 300÷400°С/час. Монокристаллический слиток выращивают посредством бестигельной плавки с электронно-лученвым нагревом и заканчивают четной плавкой с затравлением на конец слитка нечетной плавки. Обеспечивается получение монокристаллов сплава вольфрам - тантал с повышенной степенью однородности распределения тантала по длине слитка. 2 з.п. ф-лы, 1 табл.
Изобретение относится к металлургии тугоплавких металлов и сплавов и может быть использовано при выращивании однородных монокристаллов сплава вольфрам-тантал методом бестигельной зонной плавки с электронно-лучевым нагревом (ЭБЗП).
Известен способ получения сплавов монокристаллов молибдена и вольфрама с помощью легирования проволокой или прутком, используемых в качестве лигатуры и закрепляемых на боковой поверхности исходной поликристаллической заготовки (Ястребков А.А., Афанасьев Н.Г., Репий В.А., Смирнов В.П. «Разработка жаропрочных монокристаллических сплавов на основе молибдена и вольфрама», Цветные металлы, 2007, № 11, с.10-18).
Недостаток известного способа заключается в получении значительной неоднородности распределения легирующей примеси по длине монокристаллического слитка. Это в полной мере относится к монокристаллам сплава вольфрам-тантал, т.к. проволока или пруток плавятся раньше, чем вольфрам и лигатура попадают в расплав неравномерными порциями.
Наиболее близким к изобретению является принятый в качестве прототипа способ получения монокристаллов тугоплавких металлов с использованием штабиков, полученных методом порошковой металлургии. В известном способе штабики получают путем гидростатического прессования предварительно смешанных исходных порошков, термическую обработку штабиков в восстановительной среде, спекание их с последующим переплавом в поликристаллическую заготовку и выращивание из нее монокристаллического слитка посредством бестигельной зонной плавки с электронно-лучевым нагревом. Качество получаемых монокристаллов во многом определяется составом и количеством примесей, присутствующих в исходном штабике. Основной примесью в порошках тугоплавких металлов (соответственно и в штабиках) является кислород, присутствующий в виде различных оксидов металлов. Для их удаления штабики подвергают термической обработке в осушенном водороде или водородосодержащей среде. Это приводит к снижению содержания кислорода примерно на два порядка. Затем штабики переплавляют для получения поликристаллических заготовок, из которых на установке ЭБЗП выращивают монокристаллы тугоплавких металлов, в том числе и сплавов вольфрам-тантал (Савицкий Е.М., Бурханов Г.С., Поварова Е.Б. и др. «Тугоплавкие металлы и сплавы», М.: Металлургия, 1986, с.32-85).
Однако известный способ не позволяет получить монокристаллы сплава вольфрам-тантал с однородным распределением легирующего компонента (тантала) по длине монокристалла из-за невозможности получения штабиков вольфрама, легированного танталом, соответствующего качества. Вольфрам практически не взаимодействует с водородом, в то время как тантал интенсивно его поглощает с образованием широкой области твердых растворов и гидридных фаз. При термообработке это приводит к растрескиванию и частичному разрушению штабиков.
Технической задачей изобретения является получение монокристаллов сплава вольфрам-тантал с однородным распределением тантала по длине слитка.
Технический результат изобретения заключается в получении бездефектных штабиков сплава вольфрам-тантал и в повышении степени однородности распределения тантала по длине слитка.
Решение поставленной задачи и получение технического результата достигается тем, что в способе получения монокристаллов сплава вольфрам-тантал, включающем изготовление штабиков путем гидростатического прессования предварительно смешанных исходных порошков, термическую обработку штабиков в восстановительной среде, спекание их с последующим переплавом в поликристаллическую заготовку и выращивание из нее монокристаллического слитка посредством бестигельной зонной плавки с электронно-лучевым нагревом, согласно изобретению гидростатическое прессование осуществляют при давлении 140÷160 МПа в течение 3÷5 минут, термическую обработку штабиков сначала проводят в вакууме с остаточным давлением Р 8·10 -3 Па при температуре до 800°С, а затем продолжают обработку в восстановительной среде при избыточном давлении не менее 0,2 ати и температуре 800-1000°С в течение не менее двух часов, после чего осуществляют процесс спекания штабиков в вакууме с остаточным давлением Р 8·10 -3 Па при температуре Т 1500°С в течение не менее 2 часов с последующим охлаждением, причем нагрев и охлаждение в условиях вакуума и восстановительной среды осуществляют со скоростью 300÷400°С/ч, а процесс выращивания монокристаллического слитка заканчивают четной плавкой с затравлением на конец слитка нечетной плавки.
В способе получения монокристаллов сплава вольфрам-тантал в качестве восстановительной среды может быть использована аргоно-водородная смесь с содержанием водорода 5÷7% об.
В качестве исходных компонентов может использоваться порошок вольфрама со средним размером зерна (по Фишеру) 1-5 мкм и порошок тантала со средним размером зерна 10-15 мкм. При использовании порошков с разными размерами частиц плотность упаковки и распределение исходных компонентов будут более равномерными, поскольку мелкие частицы заполняют пустоты между крупными.
Известно, что реакция водорода с танталом происходит при относительно низких (Т 600°С) температурах. Осуществив нагрев заготовки до Т=800°С в условиях вакуума, дальнейшую термообработку при более высокой температуре можно проводить в водородосодержащей среде без каких-либо негативных последствий. В результате многочисленных экспериментов было установлено, что применение этого метода решило проблему целостности штабиков при проведении восстановительного отжига.
Формование длинномерных штабиков (отношение длины к диаметру 10) обычно проводится методом гидростатического прессования. Величина давления прессования ограничивается, с одной стороны, сохранением межчастичных контактов после снятия нагрузки, т.е. целостностью самого сформированного штабика, а с другой стороны, образованием сколов и трещин при больших удельных нагрузках. Кроме того, для эффективности восстановительных реакций в процессе спекания поверхность металлического «скелета» должна быть полностью доступна для газовой атмосферы, иначе говоря, не должно быть объемов с закрытой пористостью и, следовательно, полученная прессовка не должна иметь плотность более 60% от теоретической.
С учетом этих ограничений экспериментально было установлено, что давления прессования для порошков с размером зерна от 1 до 5 мкм составляет от 140 до 160 МПа. При этом плотность полученных штабиков варьировалась от 50 до 55% от теоретической.
Для предотвращения взрывоопасных ситуаций и снижения затрат на обеспечение безопасных условий труда спекание штабиков проводили в аргоно-водородной смеси с малыми добавками (от 5 до 7%) водорода.
При высоких температурах спекания (выше 1500°С) в штабиках происходит значительная усадка, при этом пористость уменьшается до значений от 20 до 25%, что сопровождается переходом от открытой пористости до закрытой. Закрытые (изолированные) поры непроницаемы для газовой среды и это приводит к неполному восстановлению пор и окружающих частиц. В процессе выращивания монокристаллов эти участки выделяют летучие окислы, что приводит к возникновению электрических разрядов и «отравлению» катода нагревательного узла электронно-лучевой пушки установки бестигельной зонной плавки. Поэтому восстановительный отжиг необходимо проводить в области температур, не приводящих к образованию закрытых пор. Экспериментально установлено, что выдержка штабиков при температуре от 800 до 1000°С в аргонно-водородной среде в течение 2 часов приводит к полному устранению большинства окисных примесей, практически не изменяя исходной пористости.
Реализацию предлагаемого способа получения монокристаллов сплава вольфрам-тантал рассмотрим на примере сплава вольфрам-тантал, содержащего 3 мас.% тантала.
В качестве исходных компонентов использовали порошки вольфрама и тантала. Вольфрамовый порошок имел средний размер зерна (по Фишеру) от 1 до 3 мкм, порошок тантала состоял из более крупных частиц - от 10 до 15 мкм. Для увеличения текучести исходные порошки сушили в вакуумном сушильном шкафу ШСВ-65 при 300°С в течение 2 часов, после чего в расчетных количествах засыпали в емкость смесителя С 2,0 «Турбула» и перемешивали смесь в течение от 4 до 6 час. Подготовленную таким образом смесь засыпали в эластичную оболочку и прессовали в гидростате 4,2/5,3 МН при давлении жидкости от 140 до 160 МПа в течение от 3 до 5 минут. Прессованные штабики представляли собой цилиндры диаметром от 18 до 30 мм и длиной от 140 до 240 мм, которые затем помещали в электропечь типа СШВЛ 1,25/25 или СНВЭ 1.31/20. Печь вакуумировали до давления Р=8·10 -3 Па и поднимали температуру до Т=800°С со скоростью от 300 до 400°С/час, выдерживали при этой температуре 30 мин и заполняли камеру печи аргонно-водородной смесью до избыточного давления Р=0,2 ати. Затем температуру поднимали до Т=1000°С и выдерживали в течение 2 час. После выдержки печь снова вакуумировали до остаточного давления Р=8·10 -3 Па и поднимали температуру со скоростью от 300 до 400°С/ч до необходимых от 1500-1800°С и выдерживали при конечной температуре 2 ч. Охлаждение печи проводили с той же скоростью, что и нагрев. Полученные штабики переплавляли в поликристаллическую заготовку методом бестигельной зонной плавки. Диаметр заготовки задавали равным диаметру монокристалла или на 10-20% меньше. Выполнение данного требования отвечает, в числе прочих, условиям стабильного роста монокристалла. В процессе роста монокристалла сплава вольфрам-тантал формируется определенная картина распределения тантала по длине слитка. Равновесный коэффициент распределения тантала в вольфраме равен 0,8. Это означает, что в процессе роста монокристалла концентрация тантала будет от начало слитка к концу возрастать. Для уменьшения эффекта неоднородного распределения примеси по длине слитка необходимо провести второй или любой четный процесс роста, затравляясь каждый раз на конец слитка нечетного процесса. В этом случае будет наблюдаться процесс выравнивания концентрации примеси (тантала) по длине слитка.
В обоснование достижения технического результата были выращены по два слитка монокристаллов сплава W+3 мас.% Та по следующим технологическим схемам:
1 - по известной из литературы технологии легирования монокристалла проволокой или прутком;
2 - по предлагаемой технологии с использованием штабиков, полученных методом порошковой металлургии;
3 - по предлагаемой технологии с использованием штабиков, полученных методом порошковой металлургии, когда выращивание монокристаллического слитка заканчивают четной плавкой с затравлением на конец слитка нечетной плавки. В этом случае будет наблюдаться дальнейший процесс выравнивания концентрации примеси (тантала) по длине слитка.
Концентрацию тантала измеряли спектральным методом (Вольфрам. Методы спектрального анализа. ГОСТ 14339.5-9) на шайбах толщиной 5 мм, отрезанных через каждые 50 мм, начиная с нижнего торца слитка. Результаты измерений по каждому из трех способов представлены в таблице.
| Таблица | |||||||||
| № | Концентрация тантала, мас.% | ||||||||
| 0 мм | 50 мм | 100 мм | 150 мм | 200 мм | 250 мм | 300 мм | 350 мм | 400 мм | |
| 1 | 2.5 | 2,6 | 2,8 | 3,0 | 3,2 | 3,3 | 3,3 | 3,4 | 3,5 |
| 2 | 2,6 | 2,8 | 2,9 | 2,9 | 3,0 | 3,0 | 3,1 | 3,1 | 3,3 |
| 3 | 3,2 | 3,2 | 3,1 | 3,0 | 2,9 | 2,9 | 3,0 | 3,0 | 3,1 |
Как видно из данных таблицы, разброс концентрации тантала между максимальными и минимальными значениями в монокристалле сплава вольфрам-тантал для известного способа составляет более 25%, а для предложенного способа - 10%.
ФОРМУЛА ИЗОБРЕТЕНИЯ
1. Способ получения монокристаллов сплава вольфрам-тантал, включающий изготовление штабиков путем гидростатического прессования предварительно смешанных исходных компонентов, термическую обработку штабиков в восстановительной среде, спекание их с последующим переплавом в поликристаллическую заготовку и выращивание из нее монокристаллического слитка посредством бестигельной зонной плавки с электроннолучевым нагревом, отличающийся тем, что гидростатическое прессование осуществляют при давлении 140÷160 МПа в течение 3÷5 мин, термическую обработку штабиков сначала проводят в вакууме с остаточным давлением Р 8·10 -3 Па при температуре до 800°С, а затем продолжают обработку в восстановительной среде при избыточном давлении не менее 0,2 ати и температуре 800÷1000°С в течение не менее 2 ч, после чего осуществляют процесс спекания штабиков в вакууме с остаточным давлением Р 8·10 -3 Па при температуре Т 1500°С в течение не менее 2 ч с последующим охлаждением, причем нагрев и охлаждение в условиях вакуума и восстановительной среды осуществляют со скоростью 300÷400°С/ч, а процесс выращивания монокристаллического слитка заканчивают четной плавкой с затравлением на конец слитка нечетной плавки.
2. Способ получения монокристаллов сплава вольфрам-тантал по п.1, отличающийся тем, что в качестве восстановительной среды используют аргоно-водородную смесь с содержанием водорода 5÷7 об.%.
3. Способ получения монокристаллов сплава вольфрам-тантал по п.1, отличающийся тем, что в качестве исходных компонентов используют порошок вольфрама со средним размером зерна 1-5 мкм и порошок тантала со средним размером зерна 10-15 мкм.
Специальные сплавы тантала в промышленности используют-ся для применения при высоких температурах, для изготовле-ния резцов, имеющих высокие скорости резания, и для изготов-ления устойчивой против действия кислот аппаратуры. Сплавы с высокой температурой плавления содержат от L до40 А 1а в комбинации с различными количествами Mo, W, С, Mn, Ni, v и Si В указанных сплавах тантал может замещать полностью или часть вольфрама и молибдена. Тантал в этих случаях вво-дится в сплав в виде чистого металла.Как важная составная часть в определенных сплавах алю-миния (типа цералюмина) широко применяется ниобии. Коли-чество его, вводимое в сплавы, обычно невелико и составляет О 05—0 1 % действие его состоит в модифицировании спла-вов и предотвращении образования хрупкой железо-алюминие-вой составляющей.Ниобий применяется так же, как легирующая добавка к не которым медным сплавам. Добавление ниобия в количестве до 1,5% к меди, латуни или бронзе в значительной мере обеспечи-вает сохранение твердости при повышенных температурах.Карбид тантала вместе с карбидом вольфрама и карбидом титана входит в состав некоторых марок твердых металлорежу-щих сплавов, а также в состав литых карбидов вольфрама.Известны твердые сплавы на основе только одного карбида тантала с никелем или кобальтом в качестве цементирующей добавки.Добавление карбида тантала в состав твердых сплавов суще-ственно повышает их режущие свойства. Так, по данным добавление к твердому сплаву ВКб 2% позволяет повысить ско-рость обработки чугуна на 10%, а добавление 4% ТаС к титановольфрамокобальтовым твердым сплавам марок ТК повышает скорость обработки ими сталей на 20%. Добавки карбида тан-тала к титановольфрамокобальтовым твердым сплавам повышают также их окалиностойкость. Сообщается также, что режу-щие инструменты с карбидом тантала обладают лучшей теплопроводностью, чем инструменты других типов, и что термическое расширение даже при использовании в жестких условиях очень мало.Литые сплавы с добавлением карбида тантала (и ниобия) противостоят химической коррозии и износоустойчивы.Хотя большое количество тантала и ниобия применяется в виде различных сплавов, применение этих металлов в чистом виде имеет не менее важное значение. Одними из главнейших областей их применения являются электровакуумная техника и химическая промышленность.Начало широкого применения металлического тантала свя-зано с электровакуумной техникой, с производством радиотех-нической, радиолокационной и рентгеновской аппаратуры.Впервые тантал начал применяться в качестве нитей нака-ливания электроосветительных ламп, заменив угольные нити, откуда затем был вытеснен вольфрамом. Электрические лампы с нитями накаливания из тантала в ряде случаев все же оказа-лись более пригодными, чем лампы с вольфрамовыми нитями, например на железных дорогах, где более упругие нити из тан-тала лучше противостоят вибрациям и толчкам. Однако такие лампы могут работать только на постоянном токе. При исполь-зовании переменного тока происходит постепенная рекристалли-зация танталовых нитей в так называемых криотронах—сверхпроводящих элементах например для вычислительных машин. Криотрон представ-ляет собой отрезок охлаждаемой танталовой проволоки (диа-метром 0,2 мм) длиной 3 см, на который наматывается один слои изолированной ниобиевой проволоки диаметром 80 мк танталовая проволока служит сверхпроводником. Периодиче-ски через ниобиевую обмотку пропускается ток, создающий магнитное поле, разрушающее сверхпроводимость тантала. Та-ким образом, с помощью криотрона можно размыкать ток, не-зависимо от направления последнего. При применении тантала (или ниобия), в качестве материала анода в кислых электролитах он вступает в реакцию с выделяю-щимся из растворов кислородом, образуя устойчивую окисную пленку. Вследствие этого, прохождение тока прекращается до тех пор, пока не будет повышено напряжение, что влечет за со-бой образование нового равновесного состояния. Этот процесс продолжается приблизительно до 200 в, после чего пленка начи-нает разрушаться.Способность тантала образовывать устойчивые анодные окисные пленки в сочетании с его пассивностью к кислым элек-тролитам позволяет применять этот металл в электролитических выпрямителях и конденсаторах. Миниатюрные танталовые кон-денсаторы широко используются для передаточных радиостанции, радарных установок и других различных электронных схемтанталовые выпрямители используются для железнодорож-ных сигналов, в телефонных коммутаторах, противопожарных и других сигнальных системах.В качестве выпрямителя переменного тока низкого напря-жения может быть использован и ниобий.Танталовые конденсаторы могут быть изготовлены двух ти-пов: с прокладками из листового тантала и с применением по-ристого тантала. В первом случае используются кислые элек-тролиты на основе гликолей, обладающие большой вязкостью во втором жидкие, обладающие высокой электропроводно-стью, например водный раствор хлорида лития.В качестве катодов для прокладочных конденсаторов приме-няются медные ленты, покрытые серебром, во втором случае сам сосуд является электродом; изготавливается он из серебра при неполярном конденсаторе из тантала.Особенностью танталовых конденсаторов являются их ма-лые размеры. Танталовые сплавы применяются в промышленности повсеместно.
Купить тантал по привлекательным ценам вы можете перейдя по ссылкам ниже.
- Мы предлагаем следующую продукцию из тантала: танталовый круг, танталовый лист, танталовую проволоку, танталовую ленту.
