Эффект доплера формула частоты. Фундаментальные исследования
Кристиан Доплер (Christian Doppler) в 1842 году, работая в Чешском Техническом Университете теоретически, что называется - «на кончике пера» вывел зависимость частоты колебаний, воспринимаемых наблюдателем, от скорости и направления движения источника волн и наблюдателя относительно друг друга.
В качестве примера для объяснения этого явления теперь принято описывать, как меняется тон гудка поезда приближающегося или удаляющегося от наблюдателя, стоящего на платформе.
Кто из нас не слышал этот высокий, нарастающий тон, вдруг резко переходящий в низкий?
Гудок создает колебания (звуковые волны), но двигаясь навстречу как бы сжимает их, а удаляясь - растягивает.
Сжимает потому, что расстояние уменьшается и каждой следующей волне требуется меньшее время, чтоб добежать до наблюдателя, а в обратном направлении наоборот, требуется большее время –волны растягиваются.
Частота (число волн в единицу времени - F), скорость распространения (V)и длина волны (от гребня до гребня - L) связаны между собой простой формулой:
F=V/L
Кристиан Доплер открыл этот эффект изучая природу света, т.е. так себя ведут не только звуковые волны или волны на воде от плывущей утки.
Точно так же изменяется частота электромагнитных колебаний в зависимости от направления движения источника или приёмника этих колебаний. Значит если облучить какой либо движущийся предмет электромагнитной волной заданной частоты, а потом сравнить эту частоту с принятой отраженной, то по разнице можно определить скорость этого предмета и направление его движения.
Вот так и был изобретен «Доплеровский измеритель скорости» или радар .
Частота отраженной волны приближающегося автомобиля больше частоты, испущенной радаром, а частота отраженной волны удаляющегося автомобиля - меньше. Это и есть эффект Доплера.
Скорость автомобиля вычисляется по разности частоты между испущенной и отраженной волной.
Любопытно, что существует неразбериха с написанием фамилии (и эффекта) "Доплер". Так, в классической справочной литературе, например, в

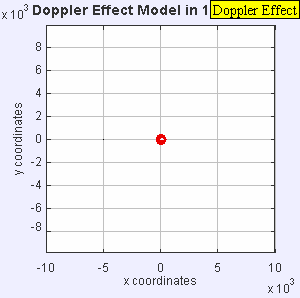

Источник волн перемещается налево. Тогда слева частота волн становится выше (больше), а справа - ниже (меньше), другими словами, если источник волн догоняет испускаемые им волны, то длина волны уменьшается. Если удаляется - длина волны увеличивается.
Эффе́кт До́плера - изменение частоты и длины волн , регистрируемых приёмником, вызванное движением их источника и/или движением приёмника.
Сущность явления
Эффект Доплера легко наблюдать на практике, когда мимо наблюдателя проезжает машина с включённой сиреной. Предположим, сирена выдаёт какой-то определённый тон, и он не меняется. Когда машина не движется относительно наблюдателя, тогда он слышит именно тот тон, который издаёт сирена. Но если машина будет приближаться к наблюдателю, то частота звуковых волн увеличится (а длина уменьшится), и наблюдатель услышит более высокий тон, чем на самом деле издаёт сирена. В тот момент, когда машина будет проезжать мимо наблюдателя, он услышит тот самый тон, который на самом деле издаёт сирена. А когда машина проедет дальше и будет уже отдаляться, а не приближаться, то наблюдатель услышит более низкий тон, вследствие меньшей частоты (и, соответственно, большей длины) звуковых волн.
Также важен случай, когда в среде движется заряженная частица с релятивистской скоростью . В этом случае в лабораторной системе регистрируется черенковское излучение , имеющее непосредственное отношение к эффекту Доплера.
Математическое описание
Если источник волн движется относительно среды, то расстояние между гребнями волн (длина волны) зависит от скорости и направления движения. Если источник движется по направлению к приёмнику, то есть догоняет испускаемую им волну, то длина волны уменьшается, если удаляется - длина волны увеличивается:
| , |
где - частота, с которой источник испускает волны, - скорость распространения волн в среде, - скорость источника волн относительно среды (положительная, если источник приближается к приёмнику и отрицательная, если удаляется).
Частота, регистрируемая неподвижным приёмником
где - скорость приёмника относительно среды (положительная, если он движется по направлению к источнику).
Подставив вместо в формуле (2) значение частоты из формулы (1), получим формулу для общего случая:
где - скорость света , - скорость источника относительно приёмника (наблюдателя), - угол между направлением на источник и вектором скорости в системе отсчёта приёмника. Если источник радиально удаляется от наблюдателя, то , если приближается - .
Релятивистский эффект Доплера обусловлен двумя причинами:
- классический аналог изменения частоты при относительном движении источника и приёмника;
Последний фактор приводит к поперечному эффекту Доплера, когда угол между волновым вектором и скоростью источника равен . В этом случае изменение частоты является чисто релятивистским эффектом, не имеющим классического аналога.
Как наблюдать эффект Доплера
Поскольку явление характерно для любых волн и потоков частиц, то его очень легко наблюдать для звука. Частота звуковых колебаний воспринимается на слух как высота звука . Надо дождаться ситуации, когда быстро движущийся автомобиль или поезд будет проезжать мимо вас, издавая звук, например, сирену или просто звуковой сигнал. Вы услышите, что когда автомобиль будет приближаться к вам, высота звука будет выше, потом, когда автомобиль поравняется с вами, резко понизится и далее, при удалении, автомобиль будет сигналить на более низкой ноте .
Применение
- Доплеровский радар - радар , который измеряет изменение частоты сигнала, отражённого от объекта. По изменению частоты вычисляется радиальная составляющая скорости объекта (проекция скорости на прямую, проходящую через объект и радар). Доплеровские радары могут применяться в самых разных областях: для определения скорости летательных аппаратов, кораблей, автомобилей, гидрометеоров (например, облаков), морских и речных течений , а также других объектов.
- Астрономия
- По смещению линий спектра определяют лучевую скорость движения звёзд , галактик и других небесных тел. С помощью эффекта Доплера по спектру небесных тел определяется их лучевая скорость . Изменение длин волн световых колебаний приводит к тому, что все спектральные линии в спектре источника смещаются в сторону длинных волн, если лучевая скорость его направлена от наблюдателя (красное смещение), и в сторону коротких, если направление лучевой скорости - к наблюдателю (фиолетовое смещение). Если скорость источника мала по сравнению со скоростью света (300 000 км/с), то лучевая скорость равна скорости света, умноженной на изменение длины волны любой спектральной линии и делённой на длину волны этой же линии в неподвижном источнике.
- По увеличению ширины линий спектра определяют температуру звёзд
- Неинвазивное измерение скорости потока. С помощью эффекта Доплера измеряют скорость потока жидкостей и газов. Преимущество этого метода заключается в том, что не требуется помещать датчики непосредственно в поток. Скорость определяется по рассеянию ультразвука на неоднородностях среды (частицах взвеси , каплях жидкости, не смешивающихся с основным потоком, пузырьках газа).
- Охранные сигнализации. Для обнаружения движущихся объектов
- Определение координат. В спутниковой системе Коспас-Сарсат координаты аварийного передатчика на земле определяются спутником по принятому от него радиосигналу, используя эффект Доплера.
Искусство и культура
- В 6-ой серии 1-го сезона американского комедийного телесериала «The Big Bang Theory » доктор Шелдон Купер идёт на Хэллоуин , для которого надел костюм, символизирующий эффект Доплера. Однако все присутствующие (кроме друзей) думают, что он - зебра .
Примечания
См. также
Ссылки
- Применение эффекта Доплера для измерения течений в океане
Wikimedia Foundation . 2010 .
- Воск
- Полиморфизм компьютерных вирусов
Смотреть что такое "Эффект Доплера" в других словарях:
эффект Доплера - доплеровский эффект Изменение частоты, возникающее при перемещении передатчика относительно приемника или наоборот. [Л.М. Невдяев. Телекоммуникационные технологии. Англо русский толковый словарь справочник. Под редакцией Ю.М. Горностаева. Москва … Справочник технического переводчика
эффект Доплера - Doplerio reiškinys statusas T sritis fizika atitikmenys: angl. Doppler effect vok. Doppler Effekt, m rus. эффект Доплера, m; явление Доплера, n pranc. effet Doppler, m … Fizikos terminų žodynas
эффект Доплера - Doppler io efektas statusas T sritis automatika atitikmenys: angl. Doppler effect vok. Doppler Effekt, m rus. доплеровский эффект, m; эффект Доплера, m pranc. effet Doppler, m ryšiai: sinonimas – Doplerio efektas … Automatikos terminų žodynas
эффект Доплера - Doplerio efektas statusas T sritis Energetika apibrėžtis Spinduliuotės stebimo bangos ilgio pasikeitimas, šaltiniui judant stebėtojo atžvilgiu. atitikmenys: angl. Doppler effect vok. Dopplereffekt, m rus. доплеровский эффект, m; эффект Доплера, m … Aiškinamasis šiluminės ir branduolinės technikos terminų žodynas
эффект Доплера - Doplerio efektas statusas T sritis Standartizacija ir metrologija apibrėžtis Matuojamosios spinduliuotės dažnio pokytis, atsirandantis dėl reliatyviojo judesio tarp pirminio ar antrinio šaltinio ir stebėtojo. atitikmenys: angl. Doppler effect vok … Penkiakalbis aiškinamasis metrologijos terminų žodynas
Эффект изменения длины и частоты звуковых волн впервые в 1842 описал Кристиан Доплер, вследствие чего понятию и было присвоено имя австрийского физика.
Данные изменения должны регистрироваться приемником и вызываться движением непосредственного источника волн или движением самого приемника.
Доплером теоретически была обоснована непосредственная зависимость частоты колебаний, которые воспринимаются конкретным наблюдателем, от направления и скорости движения этого наблюдателя по соотношению к источнику колебаний.
Рассматривается два варианта эффекта Доплера:
- Оптический – эффект, наблюдаемый при распространении электромагнитных волн.
- Акустический – наблюдается во время распространения звуковых волн.
Во время распространения электромагнитных волн берется во внимание относительное движение приемника и источника в вакууме. А при распространении звука учитывается не только среда, но и движение источника и приемника звуковых волн относительно этой среды.
Если же в определенной среде производится движение заряженных частиц с релятивистской скоростью, лабораторная система должна в этом случае регистрировать так называемое черенковское излучение. Это явление также непосредственно связано с эффектом Доплера.
Эффект Доплера в повседневной жизни человека
Эффект Доплера является основанием для радиолокационных лазерных методов, при помощи которых на Земле измеряются скорости самых разных объектов (самолетов, автомобилей и пр.). Кроме того, понятие может использоваться во время определения температур раскаленных газов.
В современных научных разработках и исследованиях принципы эффекта Доплера также занимают далеко не последнее место. Его могут активно использовать:
- В области изучения различных явлений Вселенной;
- В сфере современной навигации;
- В разных направлениях медицины – принцип используют во многих современных приборах, с помощью которых осуществляют ультразвуковую диагностику сердца и сосудов.
Пронаблюдать же эффект Доплера в повседневной жизни достаточно просто, зная его основной принцип. Учитывая то, что на слух мы воспринимаем частоту звуковых колебаний в виде высоты звука, то можно смоделировать или отследить конкретную ситуацию. Например, когда проезжающий мимо вас поезд или автомобиль будет издавать громкий звук, то во время приближения этот звук будет выше. Когда транспорт поравняется с вами, звук значительно понизится, а при удалении объекта – будет звучать гораздо ниже.
Существуют специальные доплеровские радары, которые способны измерять изменение частот сигналов, отраженных от объекта. При помощи таких приборов можно максимально точно определять скорость самых разных объектов – кораблей, летательных аппаратов, автомобилей. Таким же образом вычисляется скорость речных, морских течений, гидрометеоров и других природных явлений.
Известно, что при приближении к неподвижному наблюдателю быстро движущегося электропоезда его звуковой сигнал кажется более высоким, а при удалении от наблюдателя – более низким, чем сигнал того же электропоезда, но неподвижного.
Эффектом Доплера называют изменение частоты волн, регистрируемых приемником, которое происходит вследствие движения источника этих волн и приемника.
Источник, двигаясь к приемнику, как бы сжимает пружину – волну (рис. 5.6).
Данный эффект наблюдается при распространении звуковых волн (акустический эффект) и электромагнитных волн (оптический эффект).
Рассмотрим несколько случаев проявления акустического эффекта Доплера .
Пусть приемник звуковых волн П в газообразной (или жидкой) среде неподвижен относительно нее, а источник И удаляется от приемника со скоростью вдоль соединяющей их прямой (рис. 5.7, а ).
Источник смещается в среде за время, равное периоду его колебаний, на расстояние , где – частота колебаний источника.
Поэтому при движении источника длина волны в среде отлична от ее значения при неподвижном источнике:
,
где – фазовая скорость волны в среде.
Частота волны, регистрируемая приемником,
 | (5.7.1) |
Если вектор скорости источника направлен под произвольным углом к радиус-вектору , соединяющему неподвижный приемник с источником (рис. 5.7, б ), то
 | (5.7.2) |
Если источник неподвижен, а приемник приближается к нему со скоростью вдоль соединяющей их прямой (рис. 5.7, в ), то длина волны в среде . Однако, скорость распространения волны относительно приемника равна , так что частота волны, регистрируемая приемником
| (5.7.3) |
В том случае, когда скорость направлена под произвольным углом к радиус-вектору , соединяющему движущийся приемник с неподвижным источником (рис. 5.7, г ), имеем:
Эту формулу можно также представить в виде (если )
| , | (5.7.6) |
где – скорость источника волны относительно приемника, а – угол между векторами и . Величина , равная проекции на направление , называется лучевой скоростью источника.
Оптический эффект Доплера
При движении источника и приемника электромагнитных волн относительно друг друга также наблюдается эффект Доплера , т.е. изменение частоты волны , регистрируемой приемником. В отличие от рассмотренного нами эффекта Доплера в акустике, закономерности этого явления для электромагнитных волн можно установить только на основе специальной теории относительности.
Соотношение, описывающее эффект Доплера для электромагнитных волн в вакууме, с учетом преобразований Лоренца, имеет вид:
 .
| (5.7.7) |
При небольших скоростях движения источника волн относительно приемника, релятивистская формула эффекта Доплера (5.7.7) совпадает с классической формулой (5.7.2).
Если источник движется относительно приемника вдоль соединяющей их прямой, то наблюдается продольный эффект Доплера .
В случае сближения источника и приемника ()
 ,
| (5.7.8) |
а в случае их взаимного удаления ()
 .
| (5.7.9) |
Кроме того, из релятивистской теории эффекта Доплера следует существование поперечного эффекта Доплера , наблюдающегося при и , т.е. в тех случаях, когда источник движется перпендикулярно линии наблюдения (например источник движется по окружности, приемник в центре):
 .
| (5.7.10) |
Поперечный эффект Доплера необъясним в классической физике. Он представляет чисто релятивистский эффект.
Как видно из формулы (5.7.10), поперечный эффект пропорционален отношению , следовательно он значительно слабее продольного, который пропорционален (5.7.9).
В общем случае вектор относительной скорости можно разложить на составляющие: одна обеспечивает продольный эффект, другая – поперечный.
Существование поперечного эффекта Доплера следует непосредственно из замедления времени в движущихся системах отсчета.
Впервые экспериментальная проверка существования эффекта Доплера и правильности релятивистской формулы (5.7.7) была осуществлена американскими физиками Г. Айвсом и Д. Стилуэллом в 30-х гг. Они с помощью спектрографа исследовали излучение атомов водорода, разогнанных до скоростей м/с. В 1938 г. результаты были опубликованы. Резюме: поперечный эффект Доплера наблюдался в полном соответствии с релятивистскими преобразованиями частоты (спектр излучения атомов оказался сдвинут в низкочастотную область); вывод о замедлении времени в движущихся инерциальных системах отсчета подтвержден.
Эффект Доплера нашел широкое применение в науке и технике. Особенно большую роль это явление играет в астрофизике. На основании доплеровского смещения линий поглощения в спектрах звезд и туманностей можно определять лучевые скорости этих объектов по отношению к Земле: при по формуле (5.7.6)
 .
| (5.7.11) |
Американский астроном Э. Хаббл обнаружил в 1929 г. явление, получившее название космологического красного смещения и состоящее в том, что линии в спектрах излучения внегалактических объектов смещены в сторону меньших частот (больших длин волн). Оказалось, что для каждого объекта относительное смещение частоты ( – частота линии в спектре неподвижного источника, – наблюдаемая частота) совершенно одинаково по всем частотам. Космологическое красное смещение есть не что иное, как эффект Доплера. Оно свидетельствует о том, что Метагалактика расширяется, так что внегалактические объекты удаляются от нашей Галактики.
Под Метагалактикой понимают совокупность всех звездных систем. В современные телескопы можно наблюдать часть Метагалактики, оптический радиус которой равен
. Существование этого явления было теоретически предсказано еще в 1922 г. советским ученым А.А. Фридманом на основе развития общей теории относительности.
Хаббл установил закон, согласно которому относительное красное смещение галактик растет пропорционально расстоянию до них .
Закон Хаббла можно записать в виде
 ,
| (5.7.12) |
где H
– постоянная Хаббла. По самым современным оценкам, проведенным в 2003 г., . (1 пк (парсек) – расстояние, которое свет проходит в вакууме за 3,27 лет (
)).
В 1990 г. на борту шаттла «Дискавери» был выведен на орбиту космический телескоп имени Хаббла (рис. 5.8).
 |  |
| Рис. 5.8 | Рис. 5.9 |
Астрономы давно мечтали о телескопе, который работал бы в видимом диапазоне, но находился за пределами земной атмосферы, сильно мешающей наблюдениям. «Хаббл» не только не обманул возлагавшихся на него надежд, но даже превзошел практически все ожидания. Он фантастически расширил «поле зрения» человечества, заглянув в немыслимые глубины Вселенной. За время своей работы космический телескоп передал на землю 700 тыс. великолепных фотографий (рис. 5.9). Он, в частности, помог астрономам определить точный возраст нашей Вселенной – 13,7 млрд. лет; помог подтвердить существование во Вселенной странной, но оказывающей огромное влияние, формы энергии – темной энергии; доказал существование сверхмассивных черных дыр; удивительно четко заснял падение кометы на Юпитер; показал, что процесс формирования планетных систем является широко распространенным в нашей Галактике; обнаружил небольшие протогалактики, зарегистрировав излучение, испущенное ими, когда возраст Вселенной составлял менее 1 млрд. лет.
На эффекте Доплера основаны радиолокационные лазерные методы измерения скоростей различных объектов на Земле (например автомобиля, самолета и др.). Лазерная анемометрия является незаменимым методом изучения потока жидкости или газа. Хаотическое тепловое движение атомов светящегося тела также вызывает уширение линий в его спектре, которое возрастает с увеличением скорости теплового движения, т.е. с повышением температуры газа. Это явление можно использовать для определения температуры раскаленных газов.
Радар, который измеряет изменение частоты сигнала, отражённого от объекта. По изменению частоты вычисляется радиальная составляющая скорости объекта (проекция скорости на прямую, проходящую через объект и радар). Доплеровские радары могут применяться в самых разных областях: для определения скорости летательных аппаратов, кораблей, автомобилей, гидрометеоров (например, облаков), морских и речных течений, а также других объектов.
[править] Астрономия
- По смещению линий спектра определяют лучевую скорость движения звёзд, галактик и других небесных тел
С помощью эффекта Доплера по спектру небесных тел определяется их лучевая скорость. Изменение длин волн световых колебаний приводит к тому, что все спектральные линии в спектре источника смещаются в сторону длинных волн, если лучевая скорость его направлена от наблюдателя (красное смещение), и в сторону коротких, если направление лучевой скорости - к наблюдателю (фиолетовое смещение). Если скорость источника мала по сравнению соскоростью света (300 000 км/с), то лучевая скорость равна скорости света, умноженной на изменение длины волны любой спектральной линии и делённой на длину волны этой же линии в неподвижном источнике.
- По увеличению ширины линий спектра определяют температуру звёзд
[править] Неинвазивное измерение скорости потока
С помощью эффекта Доплера измеряют скорость потока жидкостей и газов. Преимущество этого метода заключается в том, что не требуется помещать датчики непосредственно в поток. Скорость определяется по рассеянию ультразвука на неоднородностях среды (частицах взвеси, каплях жидкости, не смешивающихся с основным потоком, пузырьках газа).
[править] Автосигнализации
Для обнаружения движущихся объектов вблизи и внутри автомобиля
[править] Определение координат
В спутниковой системе Коспас-Сарсат координаты аварийного передатчика на земле определяются спутником по принятому от него радиосигналу, используя эффект Доплера.
